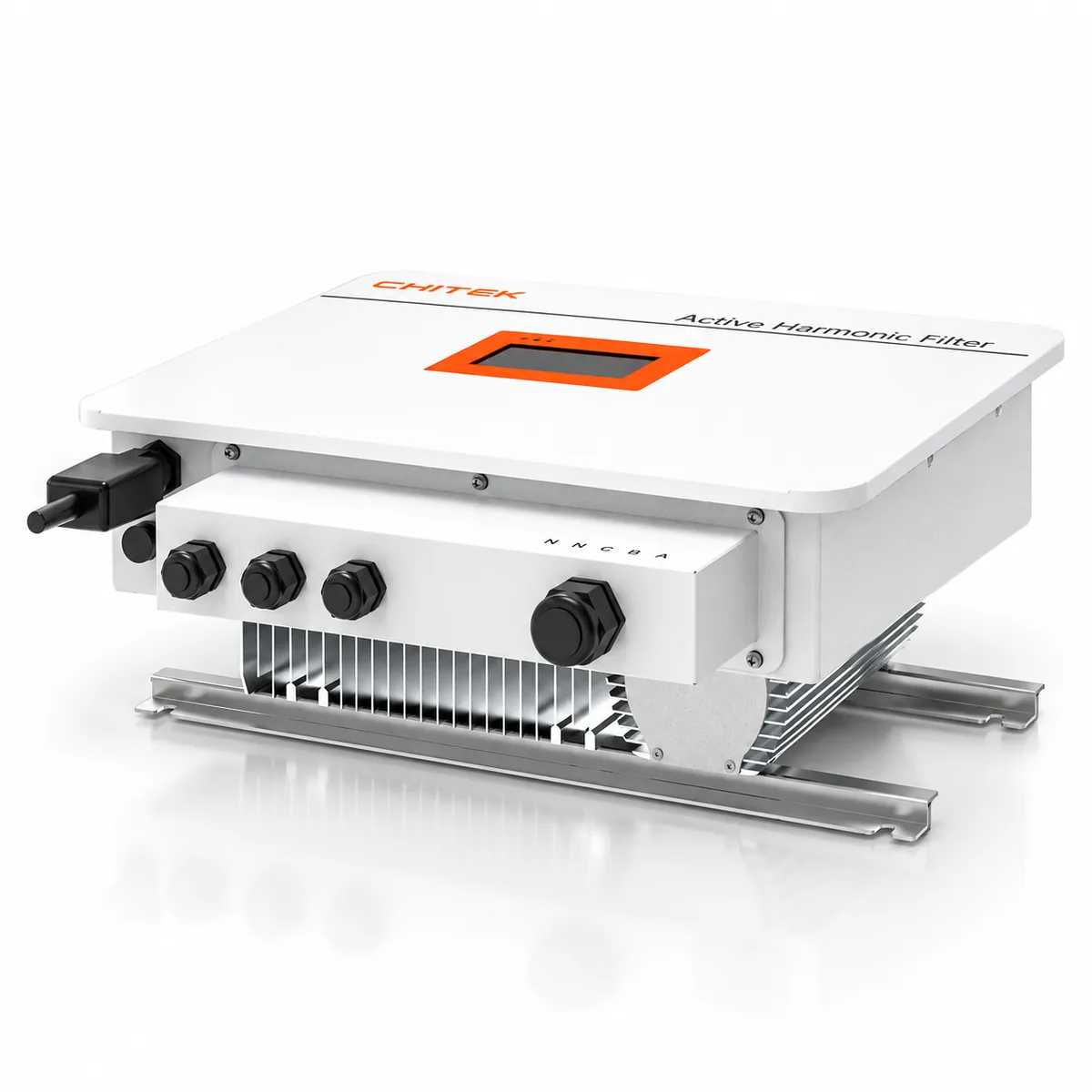

IP65 SiC-Fanless Gerador Estático de Var 25A
Série de Filtros Ativos de Harmônicos (AHF)
Cada AHF da CHITEK compensa harmônicos da 2.ª à 50.ª ordem, e você decide quanto de cada ordem individual é corrigido. A corrente de compensação acompanha o que a rede produz naquele momento em vez de seguir uma curva fixa — energia mais limpa e menos desperdiçada.
Nenhuma duas cargas distorcem a forma de onda da mesma forma, e uma mesma carga muda continuamente sua assinatura harmônica à medida que as condições de operação variam. O filtro lê essas mudanças continuamente e adapta sua saída para acompanhá-las.
Benefícios do Filtro Ativo de Harmônicos (AHF)
- Economize custos de energia
- Aumente a produtividade geral
- Retorno rápido do investimento
- Equipamentos elétricos e de processo operam por mais tempo
- Operação confiável com menor gasto de manutenção
- Capacidade utilizável extra da sua rede elétrica existente
Aplicação do Filtro Ativo de Harmônicos (AHF)
Indústria
Semicondutores, celulose e papel, farmacêuticos, alimentos e bebidas, automotivo, processamento de metais
Edifícios comerciais
Data centers, hospitais, aeroportos, centros logísticos, shoppings
Infraestrutura e utilidades
Tratamento de água, purificação de esgoto, sistemas de irrigação, dessalinização
Qualquer um com VFD
Onde quer que VFDs sejam usados, nosso filtro ativo ajuda a otimizar o desempenho e a qualidade da energia
Petróleo
Fonte harmônica: tiristor, inversor
Equipamento harmônico: ventiladores de velocidade, todos os tipos de bombas
Geração de energia a partir de resíduos
Fonte harmônica: retificador, inversor
Equipamento harmônico: todos os tipos de bombas
Semicondutores
Fonte harmônica: tiristor, forno de cristal único
Equipamento harmônico: crisol de quartzo, tiristor
Siderurgia e fundição
Fonte harmônica: retificador, inversor, tiristor
Equipamento harmônico: alto-forno, conversor, forno de frequência intermediária, forno de arco elétrico, sistema de transmissão
Data center
Fonte harmônica: UPS, retificador
Equipamento harmônico: fonte de alimentação chaveada, UPS, ar-condicionado de frequência variável, elevadores, lâmpadas econômicas
Tratamento de esgoto
Fonte harmônica: inverter, rectifier
Equipamento harmônico: ventiladores, bombas (bomba de condensado, bomba de circulação, bomba de alimentação, bomba de injeção)
Hospital
Fonte harmônica: retificador, UPS, inversor
Equipamento harmônico: equipamentos médicos eletrônicos de precisão, lâmpadas econômicas, elevadores, escadas rolantes, UPS
Plataforma de perfuração
Fonte harmônica: retificador, inversor
Equipamento harmônico: conjunto gerador CA (alimentação CC via retificador tiristor), torre de perfuração, guincho, acionamento superior, mesa rotativa, bomba de lama
Estação de carregamento de VE
Fonte harmônica: rectifier
Equipamento harmônico: carregadores
Fabricação de automóveis
Fonte harmônica: inverter, rectifier
Equipamento harmônico: máquinas de soldagem automática, sistemas de transporte, soldagem CO2, punçonadeiras
Indústria do papel
Fonte harmônica: lâmpadas halógenas, inversores
Equipamento harmônico: pulper, ar-condicionado de conversão de frequência, cortadoras de papel, lâmpadas halógenas, máquina de sobrepressão, máquinas CNC, lâmpadas de arco
Arquitetura moderna
Fonte harmônica: retificador, inversor
Equipamento harmônico: fonte de alimentação chaveada, ar-condicionado de frequência variável, elevadores, lâmpadas econômicas, sistemas de dimerização por tiristor, grandes equipamentos LED

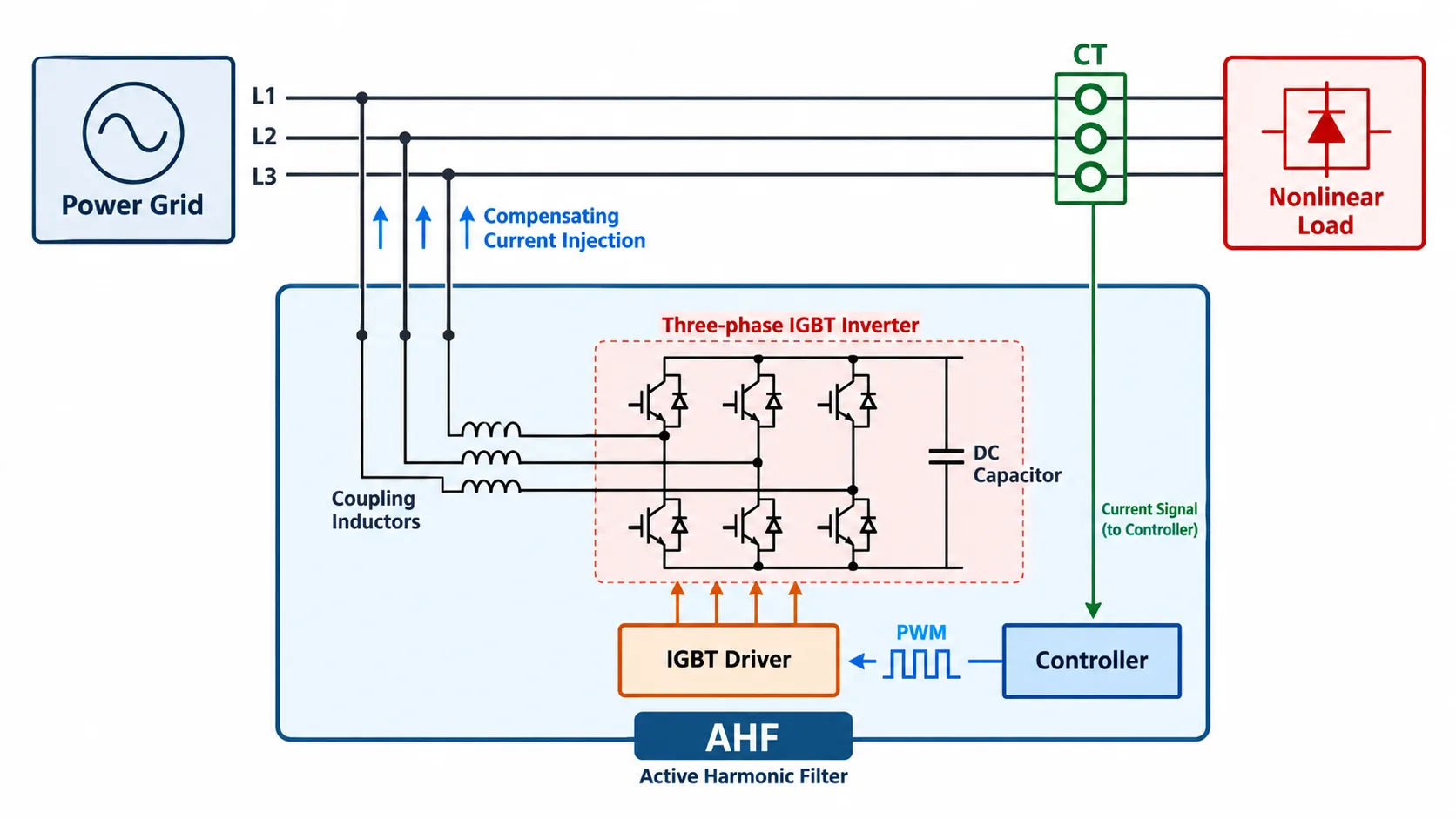

Princípio de funcionamento do Filtro Ativo de Harmônicos (AHF)
Dentro de cada AHF da CHITEK, um TC externo continua amostrando a corrente de carga enquanto o DSP no núcleo executa um algoritmo de controle avançado. Ele rastreia a corrente demandada conforme muda, separa a corrente de carga medida em componentes ativa e reativa com uma FFT inteligente e deriva o conteúdo harmônico com rapidez e precisão.
O DSP então alimenta um sinal PWM à placa driver IGBT interna, comutando os IGBTs a 20 kHz. O estágio inversor entrega uma corrente de compensação em oposição de fase aos harmônicos — e, ao fazê-lo, o TC também lê a corrente de saída e a devolve ao DSP como realimentação negativa. Esse laço fechado conduz o próximo ciclo de controle, o que mantém a correção precisa e o sistema estável.
Perguntas frequentes sobre a série de Filtros Ativos de Harmônicos (AHF)
P1: Como os modelos da linha AHF diferem?

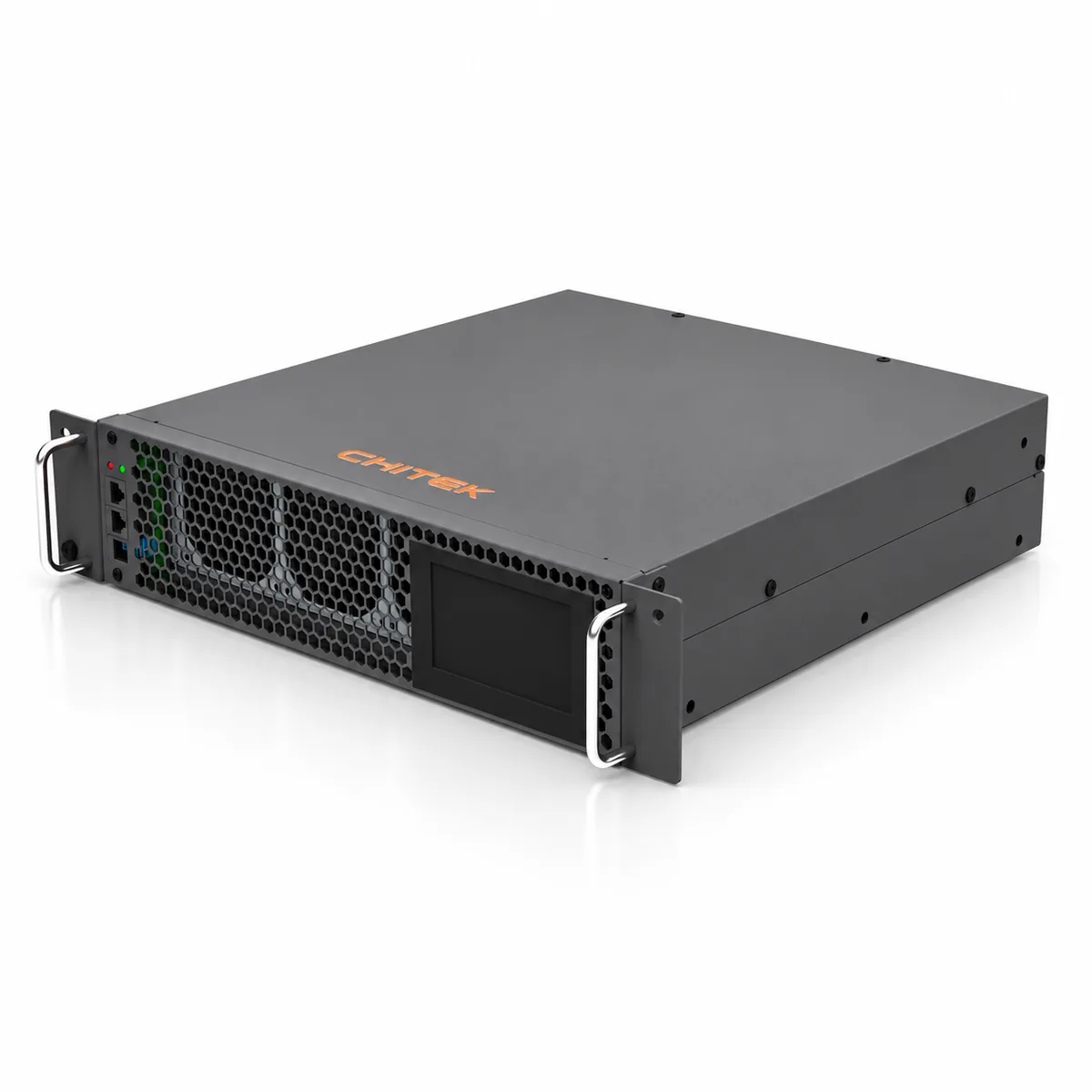

A linha varia em dois eixos — tecnologia de comutação (IGBT ou SiC MOSFET) e formato mecânico (montagem em parede ultrafina, distribuída, antipoluição, IP65 para exterior e silenciosa sem ventoinha). Cada modelo aplica o mesmo princípio de compensação em tempo real; diferem em eficiência de comutação, tamanho, grau de invólucro e ruído acústico.
P2: Quais ordens harmônicas a linha AHF corrige?
Cada modelo da linha compensa harmônicos da 2.ª à 50.ª ordem, e você escolhe quanto de cada ordem individual é corrigido. Em vez de seguir uma curva fixa, a corrente de compensação acompanha o que a rede produz naquele momento.
P3: Módulos AHF podem ser combinados para alcançar maior capacidade?
Sim. A linha é modular — os módulos operam em paralelo sem limite prático, então a mesma plataforma cobre uma única unidade de parede e instalações de 3000 A ou mais.
P4: O AHF pode ser instalado em exteriores ou ambientes agressivos?

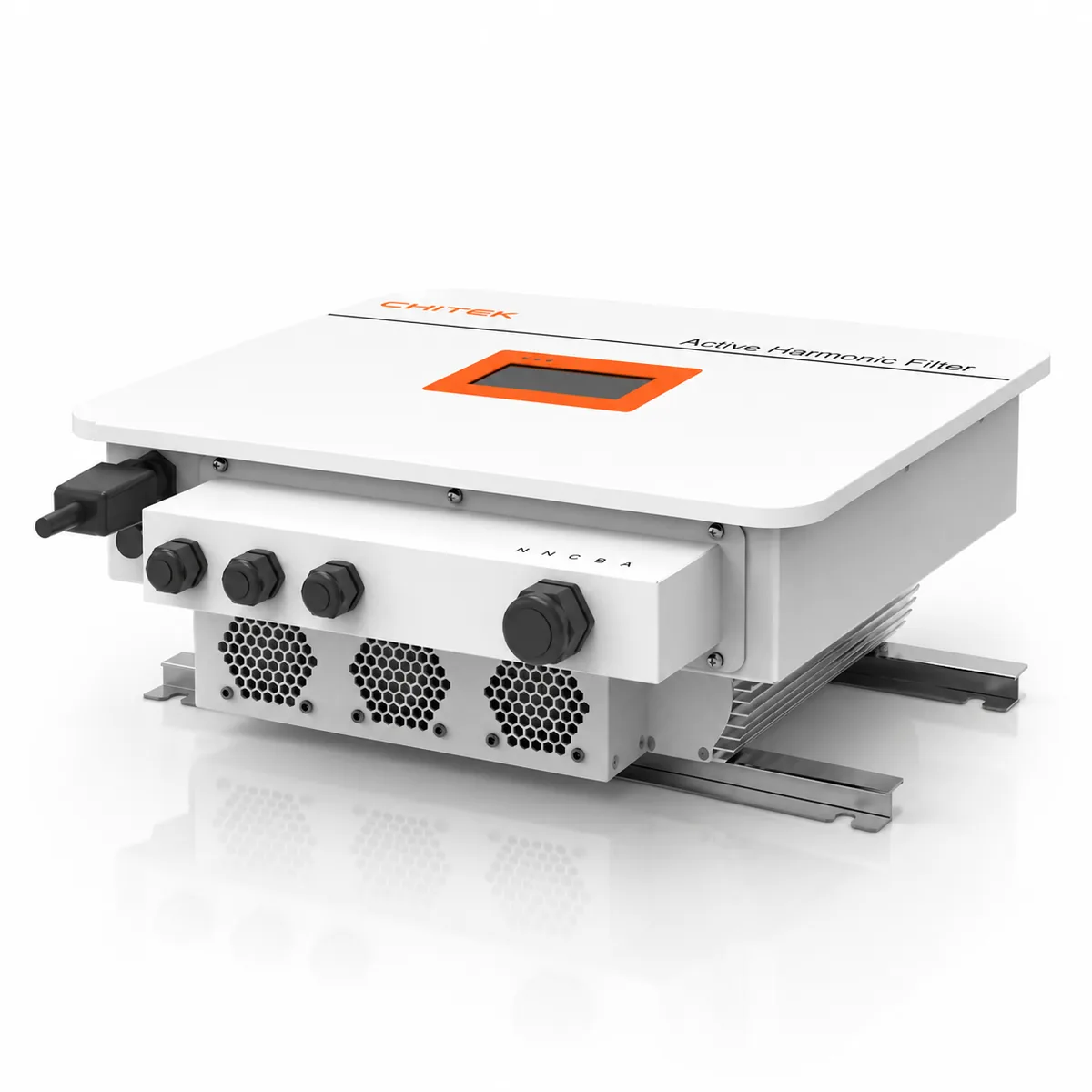

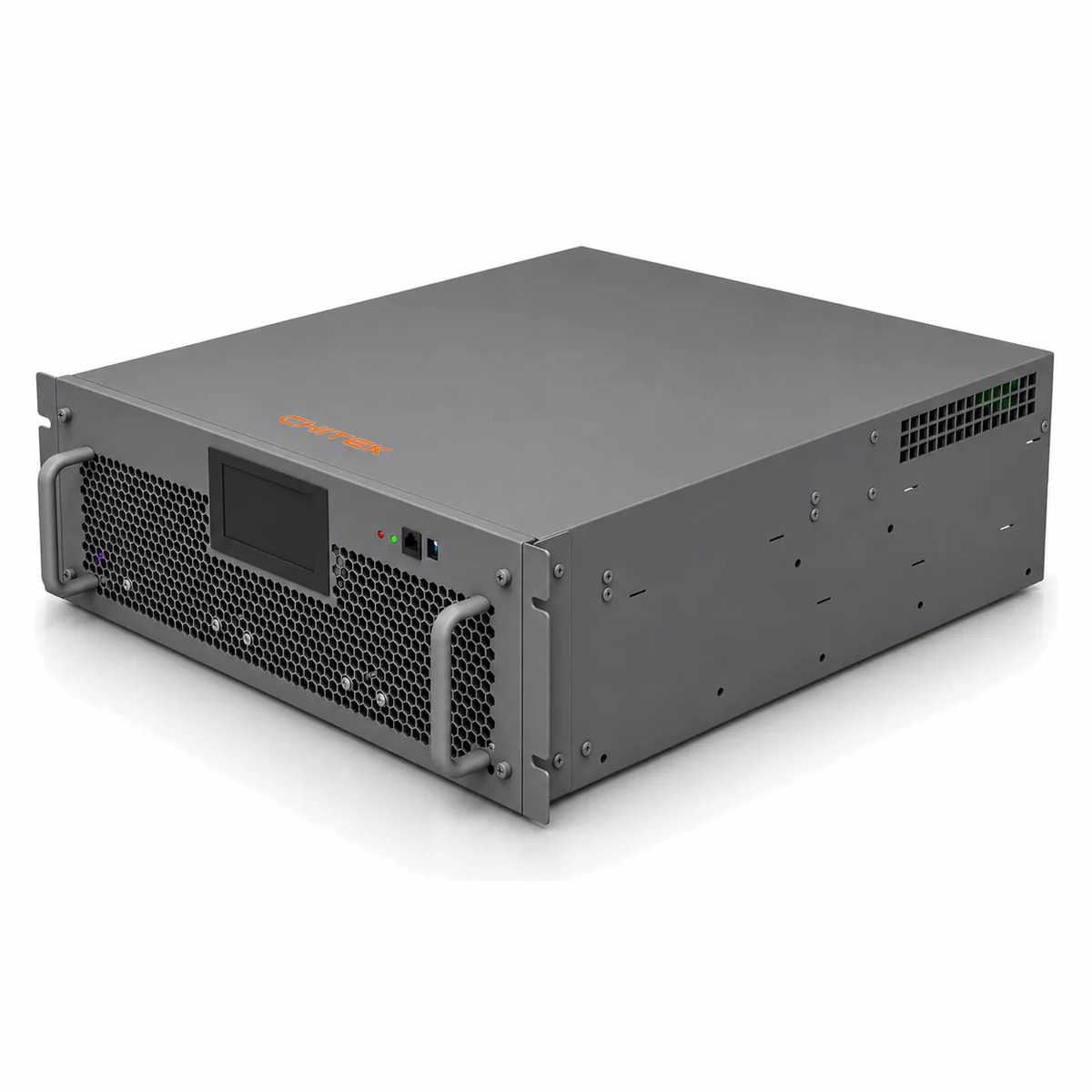

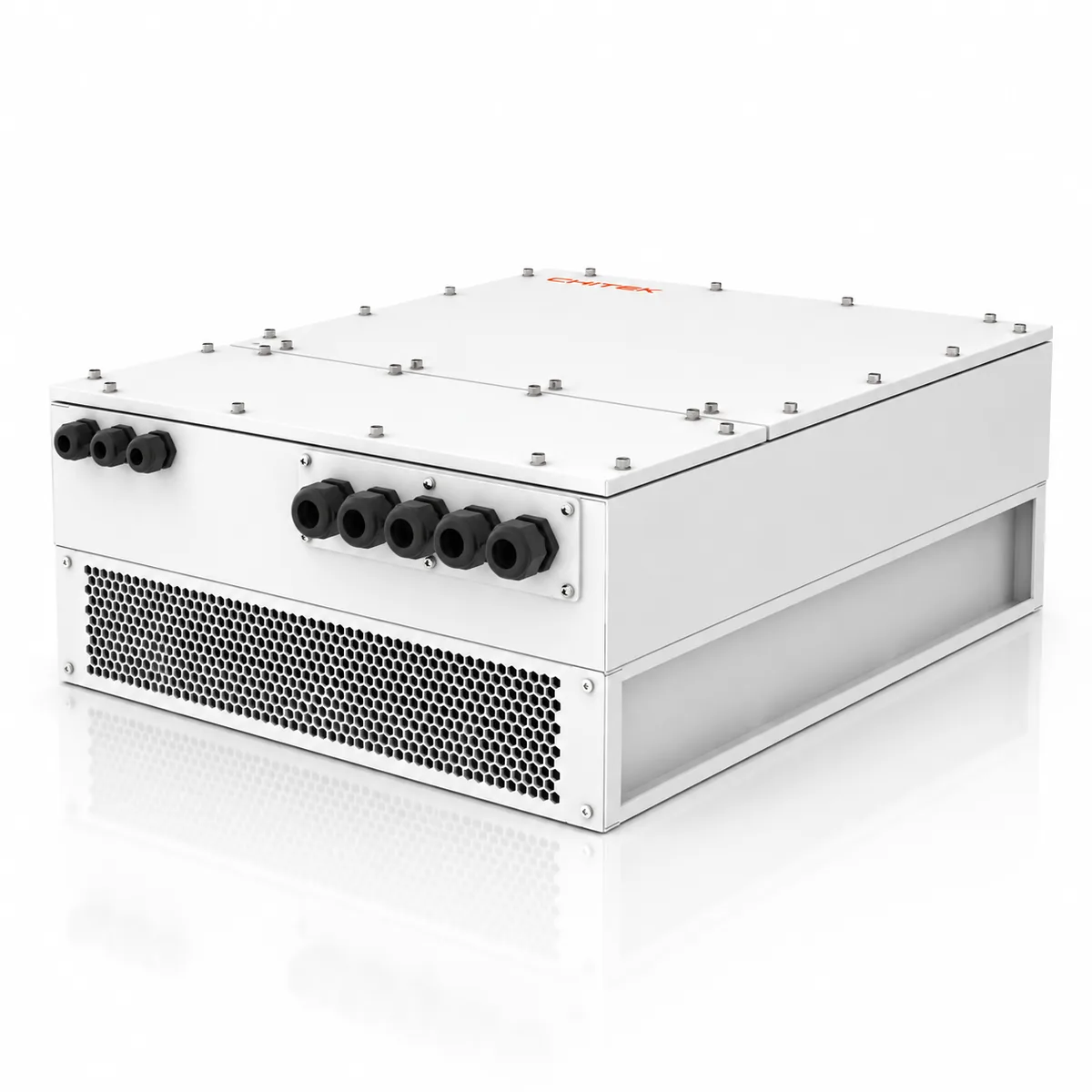

Sim. Além de invólucros IP20 e IP30/IP40 para salas de manobra internas, a linha inclui modelos IP65 para exteriores e locais poeirentos, além de versões antipoluição e silenciosas sem ventoinha onde poeira, corrosão ou ruído acústico são a restrição.
